Photo of Vybronics pancake coin vibration motor, Brushless DC Coin Vibration Motors

BLDC – 扁平式无刷直流震动马达列表

           Photo of Vybronics coin vibrator motor, Brushless DC Coin Vibration Motors

对于有高可靠性和长使用寿命/高MTBF要求的应用,BLDC扁平式无刷直流震动马达是一个很好的选择。如果产品的振动特性经常会被使用到,或产品用于医疗设备时,应考虑使用无刷直流振动马达。无刷直流马达的使用寿命通常可超过有刷式马达的10倍。因为这些无刷马达在内部嵌入了驱动IC,所以价格会比有刷马达高。在通电前,必须注意马达的正负极。无刷马达的其它参数/规格与标准有刷马达相似。可定制导线长度和连接器,MOQ为:6K。也可定制柔性线路板FPC,MOQ为6K,加上模具费用。

点击这里查看图片,参考扁平振动马达是如何安装在产品上的。

滚动表格查看所有马达


产品型号

Download Icon
旧型号 图片

coin motor logo
技术
类型
结构
类型
马达尺寸 (mm) 电压 电流 (mA) 响应时间(ms)
- 50%能量
- 最大值
额定
速度
(rpm)
振动
(G)值
直径 厚度 额定 工作 额定
MAX
典型值
*Avg.
上升
时间
下降
时间
VW0525AB001D W0525AB001D VW0525AB001D coin vibration motor preview image BLDC 1 5.0 2.5 3.0 Vdc 2.7~3.3 Vdc 80 77 70 90 14000 0.25

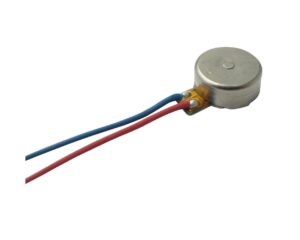

VW0625AB001G W0625AB001G VW0625AB001G coin vibration motor preview image BLDC 1 6.0 2.5 3.0 Vdc 2.7~3.3 Vdc 90 67 70 90 15000 0.55

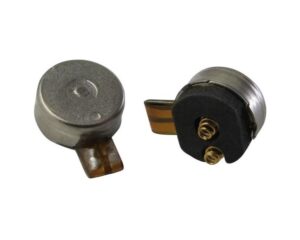

VW0625SS001D W0625SS001D VW0625SS001D coin vibration motor preview image BLDC 5 6.0 2.5 3.0 Vdc 2.7~3.3 Vdc 90 67 70 90 15000 0.55
VW0625SS002D
blinking new image

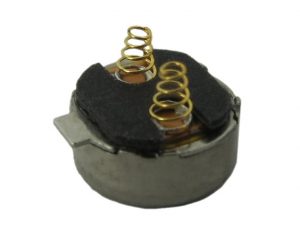

VW0625SS002D coin vibration motor preview image BLDC 5 6.0 2.5 3.0 Vdc 2.7~3.7 Vdc 80 67 70 90 15000 0.55

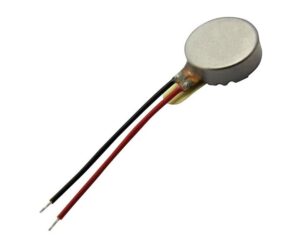

VW0825AB001G W0825AB001G VW0825AB001G coin vibration motor preview image BLDC 1 8.0 2.5 3.0 Vdc 2.5~3.6 Vdc 90 80 70 90 15000 1.00
VW0825AB002G
blinking new image
VW0825AB002G coin vibration motor preview image BLDC 3 8.0 2.5 3.0 Vdc 2.7~3.3 Vdc 80 67 70 90 13500 1.00
VW0934AB001G W0934AB001G VW0934AB001G coin vibration motor preview image BLDC 1 9.0 3.4 3.0 Vdc 2.7~3.3 Vdc 80 50 70 90 11500 1.40
VW0934AB007G W0934AB007G VW0934AB007G coin vibration motor preview image BLDC 3 9.0 3.4 3.0 Vdc 2.7~3.3 Vdc 80 56 70 90 11500 1.40
产品型号 旧型号 图片 技术类型 结构类型 直径 (mm) 厚度 (mm) 额定 (V) 工作 (V) 额定 MAX (mA) 典型值* (mA) 上升时间 (ms) 下降时间 (ms) 额定速度 (rpm) 振动(G)值
VW0525AB001D W0525AB001D VW0525AB001D coin vibration motor preview image BLDC 1 5.0 2.5 3.0 Vdc 2.7~3.3 Vdc 80 77 70 90 14000 0.25
VW0625AB001G W0625AB001G VW0625AB001G coin vibration motor preview image BLDC 1 6.0 2.5 3.0 Vdc 2.7~3.3 Vdc 90 67 70 90 15000 0.55
VW0625SS001D W0625SS001D VW0625SS001D coin vibration motor preview image BLDC 5 6.0 2.5 3.0 Vdc 2.7~3.3 Vdc 90 67 70 90 15000 0.55
VW0625SS002D
blinking new image
VW0625SS002D coin vibration motor preview image BLDC 5 6.0 2.5 3.0 Vdc 2.7~3.7 Vdc 80 67 70 90 15000 0.55
VW0825AB001G W0825AB001G VW0825AB001G coin vibration motor preview image BLDC 1 8.0 2.5 3.0 Vdc 2.5~3.6 Vdc 90 80 70 90 15000 1.00
VW0825AB002G
blinking new image
VW0825AB002G coin vibration motor preview image BLDC 3 8.0 2.5 3.0 Vdc 2.7~3.3 Vdc 80 67 70 90 13500 1.00
VW0934AB001G W0934AB001G VW0934AB001G coin vibration motor preview image BLDC 1 9.0 3.4 3.0 Vdc 2.7~3.3 Vdc 80 50 70 90 11500 1.40
VW0934AB007G W0934AB007G VW0934AB007G coin vibration motor preview image BLDC 3 9.0 3.4 3.0 Vdc 2.7~3.3 Vdc 80 56 70 90 11500 1.40

“电流典型值” 是从给定生产批次中随机选择的20个马达的平均电流。如有要求,可提供20个马达数据的测试报告副本。

 Config 1  导线  Config 1.1 导线带连接器

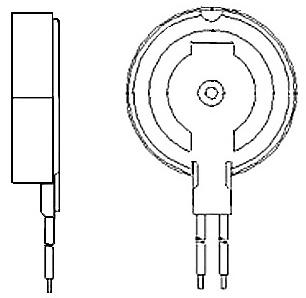

Coin Vibration Motors Config - WIRE LEADS

Coin Vibration Motors Config - WIRE LEAD w. CONNECTOR

我们可以为这种马达提供
不同种类的连接器



 Config 2  柔性印刷电路(FPC)    Config 3  与弹簧片/弹簧针接触的焊盘

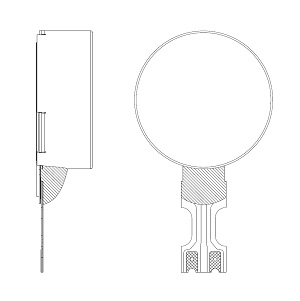

Coin Vibration Motors Config - Flexible Print Circuit

我们可以为任何扁平振动马达
提供特制的柔性线路板(FPC)

Coin Vibration Motors Config - COMPRESSION SPRING MOUNT

 Config 4  PCB裸板    Config 5  螺旋弹簧 种类1

Coin Vibration Motors Config - BARE PCB

Coin Vibration Motors Config - Type 1 Helical Spring Contacts

 Config 6  压缩弹簧    Config 7  螺旋弹簧 种类2

Coin Vibration Motors Config - COMPRESSION SPRING MOUNT

Coin Vibration Motors Config - Type 2 Helical Spring Contacts
