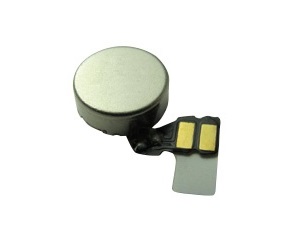

Coin Linear Resonant Actuator LRA - for haptic feedback

由于其快速上升/下降时间和优越的制动能力,线性振动马达(LRA)是触觉反馈应用的最佳选择。相对简单的内部结构也为其提供了与ERM电刷式振动马达相比更高的可靠性和超长的寿命。需要注意的是,LRA无法承受回流焊炉的高温,因此我们不提供SMD版本。这里查看LRA的典型横截面结构,这里查看LRA与电刷式马达的比较。

LRA的独特之处在于,它们可以在非常低的电压水平(~ 0.1 Vac)下驱动,电流可低至12 ma。工程师可以按最低的限度制定振动水平,从而延长设备的电池寿命。可通过可用性研究,确定该应用最低可接受的振动力(G值)水平,然后相应地编程驱动IC。

我们的扁平式线性振动马达沿垂直于马达平面的Z轴振荡。这种Z轴振动现象在可穿戴设备中能有效地传递振动能量。在高可靠性要求的应用中,它们是无刷振动电机的可行替代品,因为马达内部唯一受磨损或可能失效的部件就只有弹簧。(下方列表后继续)

Vybronics Rectangular Lra Motor 矩形线性振动马达 – LRA
滚动表格查看所有马达


产品型号

Download Icon
旧型号 图片

coin motor logo
技术
类型
结构
类型
马达尺寸 (mm) 电压 电流 (mA) 响应时间(ms)
- 50%能量
- 无使用驱动IC
工作
频率
(hz)
振动
(G)值
直径 厚度 额定 工作 额定
MAX
典型值
*Avg.
上升
时间
下降
时间
VG0640001D
blinking new image
G0640001D VG0640001D coin vibration motor preview image LRA 4 6.0 4.05 1.8 Vac 0.5~1.8 Vac 75 58 15 70 210 0.90
VG0640002D VG0640002D coin vibration motor preview image LRA 3 6.0 4.05 1.8 Vac 0.5~1.8 Vac 75 58 15 70 210 0.90
VG0825001D G0825001D VG0825001D coin vibration motor preview image LRA 1 8.0 2.55 1.2 Vac 0.1~1.2 Vac 60 48 50 50 240 1.05
VG0825003D VG0825003D coin vibration motor preview image LRA 2 8.0 2.55 1.2 Vac 0.1~1.25 Vac 60 48 50 50 240 1.05
VG0832008 G0832008 VG0832008 coin vibration motor preview image LRA 4 8.0 3.25 1.8 Vac 0.1~1.85 Vac 80 58 50 80 235 1.80
VG0832009L VG0832009L coin vibration motor preview image LRA 2 8.0 3.25 1.8 Vac 0.1~1.85 Vac 80 58 50 80 235 1.80
VG0832012 G0832012 VG0832012 coin vibration motor preview image LRA 1 8.0 3.25 1.8 Vac 0.1~1.85 Vac 80 58 50 80 235 1.80
VG0832013D G0832013D VG0832013D coin vibration motor preview image LRA 1 8.0 3.25 1.8 Vac 0.1~1.85 Vac 80 58 50 80 235 1.80
VG0832014L
blinking new image
G0832014L VG0832014L coin vibration motor preview image LRA 2 8.0 3.25 1.8 Vac 0.1~1.85 Vac 80 58 50 80 235 1.80
VG0832022D G0832022D VG0832022D coin vibration motor preview image LRA 1 8.0 3.25 1.8 Vac 0.1~1.85 Vac 80 58 50 80 235 1.80
VG0840001D
blinking new image
G0840001D VG0840001D coin vibration motor image coming soon LRA 3 8.0 4.05 2.0 Vac 0.1~2.0 Vac 90 68 12 55 170 1.80
VG1040003D G1040003D VG1040003D coin vibration motor preview image LRA 3 10.0 4.0 2.5 Vac 0.1~2.5 Vac 170 145 10 50 170 2.00
VG2080001H VG2080001H coin vibration motor preview image LRA 4 20.0 8.0 1.8 Vac 1.0~2.0 Vac 200 170 20 60 130 1.60
VG2230001H VG2230001H coin vibration motor preview image LRA 22.0 30.0 2.0 Vac 0.1~3.0 Vac 100 95 60 100 70 > 3.5
产品型号 旧型号 图片 技术类型 结构类型 直径 (mm) 厚度 (mm) 额定 (V) 工作 (V) 额定 MAX (mA) 典型值* (mA) 上升时间 (ms) 下降时间 (ms) 工作频率 (hz) 振动(G)值
VG0640001D
blinking new image
G0640001D VG0640001D coin vibration motor preview image LRA 4 6.0 4.05 1.8 Vac 0.5~1.8 Vac 75 58 15 70 210 0.90
VG0640002D VG0640002D coin vibration motor preview image LRA 3 6.0 4.05 1.8 Vac 0.5~1.8 Vac 75 58 15 70 210 0.90
VG0825001D G0825001D VG0825001D coin vibration motor preview image LRA 1 8.0 2.55 1.2 Vac 0.1~1.2 Vac 60 48 50 50 240 1.05
VG0825003D VG0825003D coin vibration motor preview image LRA 2 8.0 2.55 1.2 Vac 0.1~1.25 Vac 60 48 50 50 240 1.05
VG0832008 G0832008 VG0832008 coin vibration motor preview image LRA 4 8.0 3.25 1.8 Vac 0.1~1.85 Vac 80 58 50 80 235 1.80
VG0832009L VG0832009L coin vibration motor preview image LRA 2 8.0 3.25 1.8 Vac 0.1~1.85 Vac 80 58 50 80 235 1.80
VG0832012 G0832012 VG0832012 coin vibration motor preview image LRA 1 8.0 3.25 1.8 Vac 0.1~1.85 Vac 80 58 50 80 235 1.80
VG0832013D G0832013D VG0832013D coin vibration motor preview image LRA 1 8.0 3.25 1.8 Vac 0.1~1.85 Vac 80 58 50 80 235 1.80
VG0832014L
blinking new image
G0832014L VG0832014L coin vibration motor preview image LRA 2 8.0 3.25 1.8 Vac 0.1~1.85 Vac 80 58 50 80 235 1.80
VG0832022D G0832022D VG0832022D coin vibration motor preview image LRA 1 8.0 3.25 1.8 Vac 0.1~1.85 Vac 80 58 50 80 235 1.80
VG0840001D
blinking new image
G0840001D VG0840001D coin vibration motor image coming soon LRA 3 8.0 4.05 2.0 Vac 0.1~2.0 Vac 90 68 12 55 170 1.80
VG1040003D G1040003D VG1040003D coin vibration motor preview image LRA 3 10.0 4.0 2.5 Vac 0.1~2.5 Vac 170 145 10 50 170 2.00
VG2080001H VG2080001H coin vibration motor preview image LRA 4 20.0 8.0 1.8 Vac 1.0~2.0 Vac 200 170 20 60 130 1.60
VG2230001H VG2230001H coin vibration motor preview image LRA 22.0 30.0 2.0 Vac 0.1~3.0 Vac 100 95 60 100 70 > 3.5

“电流典型值” 是从给定生产批次中随机选择的20个马达的平均电流。如有要求,可提供20个马达数据的测试报告副本。

注释:

  • 可定制导线长度,MOQ为:2K pcs
  • 可添加连接器,MOQ为:2K pcs
  • 可定制柔性线路板(FPC),MOQ为:5K pcs
  • 定制柔性线路板(FPC)需模具费用

与传统的有刷直流振动马达不同,线性振动马达(LRA)必须通过在共振频率的交流信号驱动,而不能直接从电池驱动。导线颜色通常是不同的,但导线没有极性,因为驱动信号是交流,而不是直流的。许多公司为线性振动马达制造驱动IC,这些驱动IC提供了正确的驱动信号,并包含一个可供选择的触觉效果库。TI就是其中一家生产LRA驱动IC的公司。TI的评估测试板集成了TI DRV2605L触觉驱动IC。有关信息,请参阅以下链接:

http://www.digikey.com/en/product-highlight/t/texas-instruments/drv2605-haptic-driver

与ERM有刷什么振动电机不同,改变输入电压的大小只会改变马达振动的振幅,而不会改变马达振动频率。由于LRA对于频率的高Q值要求,使用高于或低于LRA共振的频率将使LRA产生较低的振幅(或完全没有振幅)。请注意,我们也提供宽频带的LRA以及在多个谐振频率上工作的LRA。




 Config 1  导线       Config 1.1 导线带连接器

Coin Vibration Motors Config - WIRE LEADS

Coin Vibration Motors Config - WIRE LEAD w. CONNECTOR

我们可以为这种马达提供
不同种类的连接器



 Config 2  柔性印刷电路(FPC)    Config 3  与弹簧片/弹簧针接触的焊盘

Coin Vibration Motors Config - Flexible Print Circuit

我们可以为任何扁平振动马达
提供特制的柔性线路板(FPC)

Coin Vibration Motors Config - COMPRESSION SPRING MOUNT

 Config 4  PCB裸板    Config 5  螺旋弹簧 种类1

Coin Vibration Motors Config - BARE PCB

Coin Vibration Motors Config - Type 1 Helical Spring Contacts

 Config 6  压缩弹簧    Config 7  螺旋弹簧 种类2

Coin Vibration Motors Config - COMPRESSION SPRING MOUNT

Coin Vibration Motors Config - Type 2 Helical Spring Contacts
