这一系列的表面安装振动马达,使用弹片接触,有几个原因使其成为一个很好的振动马达的选择。与我们的SMD回流焊接马达不同,这些马达不是为了焊接到PCB上设计的。马达上的接触弹片与PCB上的接触焊盘直接接触。该类型的马达具有以下几个显著优点:

价格低:该系列振动马达比SMD回流焊接振动马达成本低约10%。
振动能量的传递更高效: 这些马达可安装在产品的塑料外壳中,振动时更容易被感觉到,而不像安装在PCB板上的马达,振动会在传递中减弱。
可靠性提高:振动被认为是产品故障发生的重要原因。尽量减少振动能量传递到PCB板上对于该方面是有帮助的。
可维护性更高: 在应用中,马达运行超过额定寿命的循环后,马达有可能失效。即使在使用现场,由于不用焊接,更换此类振动马达是非常方便快捷的………(下方列表后继续)

点击这里查看图片,参考圆柱形振动马达是如何安装在产品上的。

滚动表格查看所有马达


产品型号

Download Icon
旧型号 图片

motor logo
结构
类型
马达尺寸 (mm) 电压 (Vdc) 电流 (mA) 额定
速度
(rpm)
振动
(G)值
直径/高度 主体
长度
整体
长度
额定 工作 额定
MAX
典型值
*Avg.
VZ3TH8B171700L
blinking new image
Z3TH8B171700L VZ3TH8B171700L cylindrical vibration motor preview image 5 2.5 / 2.9 6.6 11.0 2.7 2.3~3.3 100 77 13000 0.57
VZ4KH1A0031122N Z4KH1A0031122N VZ4KH1A0031122N cylindrical vibration motor preview image 4.0 / 5.9 11.5 16.3 1.3 1.1~1.6 85 64 8500 0.85
VZ4KH2B0470653N Z4KH2B0470653N VZ4KH2B0470653N cylindrical vibration motor preview image 5 4.0 / 5.95 11.4 16.2 3.0 2.2~3.6 75 59 11000 1.20
VZ4SH2B0071097N VZ4SH2B0071097N cylindrical vibration motor image coming soon 5 4.0 / 5.8 10.4 14.7 3.0 2.2~3.6 70 45 10000 1.25
VZ4TC2B0640007P
blinking new image
VZ4TC2B0640007P cylindrical vibration motor image coming soon 6 4.0 / 5.0 5.8 9.6 3.0 2.4~3.6  22 17 8000 0.65
VZ4TH1B0611160L Z4TH1B0611160L VZ4TH1B0611160L cylindrical vibration motor preview image 6 4.0 / 5.8 9.0 13.2 3.0 2.4~3.6 100 80 11000 1.40
VZ4TH2B0370078L Z4TH2B0370078L VZ4TH2B0370078L cylindrical vibration motor preview image 5 4.0 / 4.5 8.6 12.3 3.0 2.4~3.6  30 20 10000 0.95
VZ4TH5B0191760L Z4TH5B0191760L VZ4TH5B0191760L cylindrical vibration motor preview image 5 4.0 / 4.5 8.6 11.6 3.0 2.4~3.6 85 55 14000 1.10
VZ4TH5B1241993L Z4TH5B1241993L VZ4TH5B1241993L cylindrical vibration motor preview image 5 4.0 / 4.9 8.7 11.9 3.0 2.4~3.6 85 55 14000 1.10
VZ4TH5B1462252 Z4TH5B1462252 VZ4TH5B1462252 cylindrical vibration motor preview image 5 4.0 / 4.9 8.7 12.7 3.0 2.2~3.6  30 17 13000 0.95
VZ4TH5B1462253L Z4TH5B1462253L VZ4TH5B1462253L cylindrical vibration motor preview image 5 4.0 / 4.8 8.7 12.7 3.0 2.4~3.6  30 17 13000 0.95
VZ4TH5B1709181L Z4TH5B1709181L VZ4TH5B1709181L cylindrical vibration motor preview image 5 4.0 / 5.5 8.9 13.4 3.0 2.4~3.6 110 84 10000 1.50
VZ4TH7B2120042P Z4TH7B2120042P VZ4TH7B2120042P cylindrical vibration motor preview image 6 4.0 / 5.0 8.5 12.3 3.0 2.4~3.6  12 9 8000 0.75
VZ6CH1A0082352 Z6CH1A0082352 VZ6CH1A0082352 cylindrical vibration motor preview image 5 6.0 / 8.05 15.3 20.8 1.3 0.9~1.6 80 52 7500 1.30
VZ6DH2B1501851 Z6DH2B1501851 VZ6DH2B1501851 cylindrical vibration motor preview image 5 6.0 / 7.2 13.1 17.8 3.0 2.2~3.6 75 52 11000 2.40
VZ6DH2B1501852 Z6DH2B1501852 VZ6DH2B1501852 cylindrical vibration motor preview image 5 6.0 / 7.2 13.1 17.8 3.0 2.0~3.6  40 24 9500 1.40
VZ6SH1A0060711 Z6SH1A0060711 VZ6SH1A0060711 cylindrical vibration motor preview image 5 6.0 / 8.05 10.3 14.4 1.3 0.9~1.6 90 66 8500 0.90
VZ6SH1B0060711 Z6SH1B0060711 VZ6SH1B0060711 cylindrical vibration motor preview image 5 6.0 / 8.05 10.3 14.4 3.0 2.2~3.6 70 45 10000 1.25
产品型号 旧型号 图片 结构类型 直径/高度 (mm) 主体长度 (mm) 整体长度 (mm) 额定 (V) 工作 (V) 额定 MAX (mA) 典型值* (mA) 速度 (rpm) 振动(G)值
VZ3TH8B171700L
blinking new image
Z3TH8B171700L VZ3TH8B171700L cylindrical vibration motor preview image 5 2.5 / 2.9 6.6 11.0 2.7 2.3~3.3 100 77 13000 0.57
VZ4KH1A0031122N Z4KH1A0031122N VZ4KH1A0031122N cylindrical vibration motor preview image 4.0 / 5.9 11.5 16.3 1.3 1.1~1.6 85 64 8500 0.85
VZ4KH2B0470653N Z4KH2B0470653N VZ4KH2B0470653N cylindrical vibration motor preview image 5 4.0 / 5.95 11.4 16.2 3.0 2.2~3.6 75 59 11000 1.20
VZ4SH2B0071097N VZ4SH2B0071097N cylindrical vibration motor image coming soon 5 4.0 / 5.8 10.4 14.7 3.0 2.2~3.6 70 45 10000 1.25
VZ4TC2B0640007P
blinking new image
VZ4TC2B0640007P cylindrical vibration motor image coming soon 6 4.0 / 5.0 5.8 9.6 3.0 2.4~3.6  22 17 8000 0.65
VZ4TH1B0611160L Z4TH1B0611160L VZ4TH1B0611160L cylindrical vibration motor preview image 6 4.0 / 5.8 9.0 13.2 3.0 2.4~3.6 100 80 11000 1.40
VZ4TH2B0370078L Z4TH2B0370078L VZ4TH2B0370078L cylindrical vibration motor preview image 5 4.0 / 4.5 8.6 12.3 3.0 2.4~3.6  30 20 10000 0.95
VZ4TH5B0191760L Z4TH5B0191760L VZ4TH5B0191760L cylindrical vibration motor preview image 5 4.0 / 4.5 8.6 11.6 3.0 2.4~3.6 85 55 14000 1.10
VZ4TH5B1241993L Z4TH5B1241993L VZ4TH5B1241993L cylindrical vibration motor preview image 5 4.0 / 4.9 8.7 11.9 3.0 2.4~3.6 85 55 14000 1.10
VZ4TH5B1462252 Z4TH5B1462252 VZ4TH5B1462252 cylindrical vibration motor preview image 5 4.0 / 4.9 8.7 12.7 3.0 2.2~3.6  30 17 13000 0.95
VZ4TH5B1462253L Z4TH5B1462253L VZ4TH5B1462253L cylindrical vibration motor preview image 5 4.0 / 4.8 8.7 12.7 3.0 2.4~3.6  30 17 13000 0.95
VZ4TH5B1709181L Z4TH5B1709181L VZ4TH5B1709181L cylindrical vibration motor preview image 5 4.0 / 5.5 8.9 13.4 3.0 2.4~3.6 110 84 10000 1.50
VZ4TH7B2120042P Z4TH7B2120042P VZ4TH7B2120042P cylindrical vibration motor preview image 6 4.0 / 5.0 8.5 12.3 3.0 2.4~3.6  12 9 8000 0.75
VZ6CH1A0082352 Z6CH1A0082352 VZ6CH1A0082352 cylindrical vibration motor preview image 5 6.0 / 8.05 15.3 20.8 1.3 0.9~1.6 80 52 7500 1.30
VZ6DH2B1501851 Z6DH2B1501851 VZ6DH2B1501851 cylindrical vibration motor preview image 5 6.0 / 7.2 13.1 17.8 3.0 2.2~3.6 75 52 11000 2.40
VZ6DH2B1501852 Z6DH2B1501852 VZ6DH2B1501852 cylindrical vibration motor preview image 5 6.0 / 7.2 13.1 17.8 3.0 2.0~3.6  40 24 9500 1.40
VZ6SH1A0060711 Z6SH1A0060711 VZ6SH1A0060711 cylindrical vibration motor preview image 5 6.0 / 8.05 10.3 14.4 1.3 0.9~1.6 90 66 8500 0.90
VZ6SH1B0060711 Z6SH1B0060711 VZ6SH1B0060711 cylindrical vibration motor preview image 5 6.0 / 8.05 10.3 14.4 3.0 2.2~3.6 70 45 10000 1.25

“电流典型值” 是从给定生产批次中随机选择的20个马达的平均电流。如有要求,可提供20个马达数据的测试报告副本。

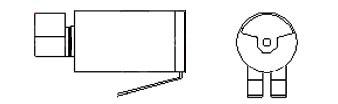

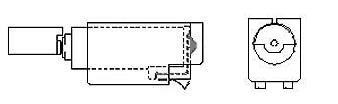

  Config Type 5 压缩弹片安装   Config Type 6 压缩弹片安装
SMD Spring Vibration Motors - COMPRESSION SPRING MOUNT

SMD Spring Vibration Motors - COMPRESSION SPRING MOUNT

这些振动马达的弹片不是为焊接而设计的。必须向马达主体顶部施加一个向下的力,以直接将弹片触点压缩在相应的PCB接触焊盘上。PCB板上的接触焊盘建议使用镀金设计,以提高可靠性。一种马达安装的选项是制作一个硅胶垫,为马达在垫上开孔,将马达定位在PCB接触焊盘的正上方。当产品外壳关闭时,它将对振动马达施加向下的压力,以确保有适当的弹片压力和导电连接。此外,也可以在产品外壳(外盖)中设计一个凹槽来固定马达。马达安装在一个硅胶套中,有助于马达在凹槽中的固定和抑制高频谐波。当产品外壳关闭时,马达弹片与相应的PCB焊盘接触。
