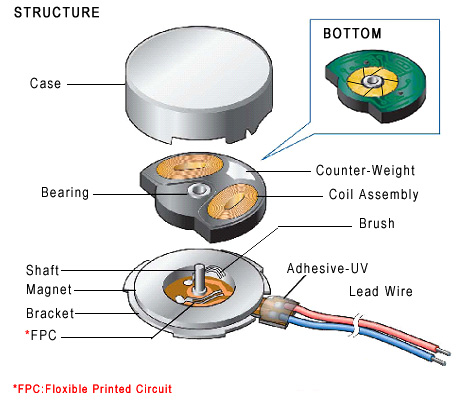

有刷扁平振动马达拆解图与装配示意图

扁平式有刷振动马达拆解

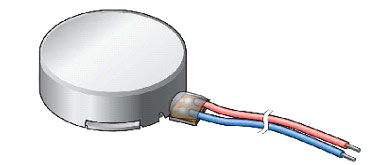

带导线	带连接器	弹簧电极片
可供选择的部件形式

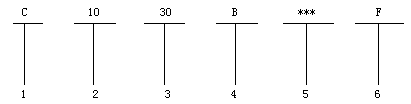

扁平马达代码

备注：
1. 马达类型：C为扁平式马达。
2. 直径（单位：mm）
3. 高度（单位：mm）
4. 额定电压：A–1.3V ；B–3.0V
5. 指引代码
6. 振动马达： D-简单马达； F -复合马达（带导线或双面胶等）

包装方法

扁平马达包装图


50PCS(1 tray)x20		1000PCS(1 bundle)		1 box×2

备注：
2000PCS/CTN:41.5cm×27cm×16cm
4000PDS/CTN:41.5cm×27cm×31.5cm

Coin Vibration Motor Packaging 4

包装要求

A-定义
1. 如果包装重量>=9KG，跌落测试的高度设为75cm。
2. 如果包装重量为9~23KG，跌落测试的高度设为60cm。

B-跌落顺序
每个面都需要做跌落测试；一共跌落6次。

C-标准
跌落测试后，包装外观无损坏，且马达无故障。
